電線電纜用于傳輸電能、信息和實(shí)現(xiàn)電磁能量轉(zhuǎn)換，以橡膠為絕緣層的電線電纜在電力、通訊、建筑、交通、工業(yè)、農(nóng)業(yè)、日常生活等領(lǐng)域應(yīng)用廣泛。天然橡膠、丁苯橡膠及其并用膠料被廣泛用于電線電纜絕緣橡膠及護(hù)套層生產(chǎn)中；適量使用乳膠再生膠可在保證產(chǎn)品質(zhì)量的前提下有效降低原料成本。

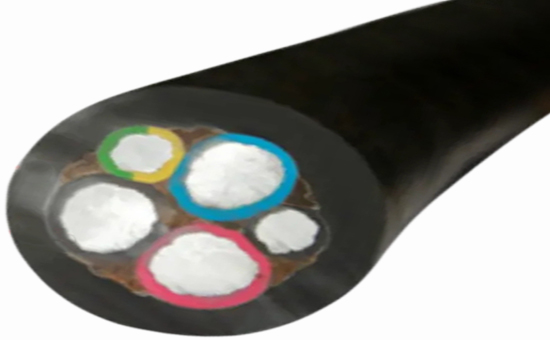

橡膠電線、電纜主要由導(dǎo)電線芯、絕緣層、護(hù)套層、屏蔽層和外護(hù)層五部分組成。鴻運(yùn)85%黑色乳膠再生膠常被用于低檔電信電纜護(hù)套層、低壓線纜產(chǎn)品絕緣層，降低原料成本，增加產(chǎn)品彈性與柔韌性，成品對(duì)折不斷裂。

1.乳膠再生膠在電線電纜護(hù)套層中的應(yīng)用技巧

電線電纜中的護(hù)套橡膠主要用來(lái)保護(hù)絕緣層免受外界各種機(jī)械和化學(xué)作用的損傷，根據(jù)使用條件可采用不同的橡膠加工。以天然橡膠、天然橡膠/丁苯橡膠為主要原料生產(chǎn)的電線電纜護(hù)套層可適量摻用乳膠再生膠，降低原料成本。

天然橡膠/乳膠再生膠并用生產(chǎn)護(hù)套膠料時(shí)可采用硫黃-促進(jìn)劑體系或無(wú)硫黃硫化體系。硫黃-促進(jìn)劑體系中，常用促進(jìn)劑M/CZ、促進(jìn)劑M/CZ/TMTD配合硫黃；無(wú)硫黃硫化體系可使用促進(jìn)劑M或硫化劑JL-1配合促進(jìn)劑TMTD，必要時(shí)適量使用促進(jìn)劑DM、EZ，可以有效避免膠料在硫化過(guò)程中產(chǎn)生硫黃對(duì)絕緣膠料的遷移問(wèn)題。

天然橡膠/丁苯橡膠/乳膠再生膠并用生產(chǎn)線纜護(hù)套橡膠可進(jìn)一步提高膠料耐老化性能，適當(dāng)調(diào)整硫化體系中硫化劑促進(jìn)劑用量，獲得適合的硫化速度。

2.乳膠再生膠在電線電纜絕緣層中的應(yīng)用技巧

電線電纜絕緣層由絕緣橡膠組成，作用是保證電線電纜性能，要求具備良好的電絕緣性能、耐老化性能和耐濕性能，絕緣橡膠一般以天然橡膠/丁苯橡膠并用膠、乙丙橡膠或硅橡膠E4LYY85為主要原料加工而成。天然橡膠/丁苯橡膠并用膠生產(chǎn)低檔電線電纜絕緣層時(shí)，適量摻用乳膠再生膠，可在保證橡膠絕緣性能的前提下降低生膠成本。

天然橡膠/丁苯橡膠/乳膠再生膠并用生產(chǎn)線纜橡膠絕緣層，一般采用無(wú)硫黃硫化體系，使用促進(jìn)劑TMTD或VA-7作為硫化劑，促進(jìn)劑M、促進(jìn)劑EZ配合，膠料具有較高的絕緣電阻。堿性促進(jìn)劑如促進(jìn)劑D會(huì)增加膠料的吸水性能，導(dǎo)致硫化膠電性能下降，天然橡膠/丁苯橡膠/乳膠再生膠生產(chǎn)電纜絕緣層膠料應(yīng)盡量避免使用堿性促進(jìn)劑。

天然橡膠/丁苯橡膠/乳膠再生膠并用生產(chǎn)線纜橡膠絕緣層，建議使用非污染型防老劑MB等，對(duì)膠料的絕緣電阻影響很小；不宜使用吸濕性填充劑，以免影響膠料電性能。絕緣膠料常用的填充劑有滑石粉、活性碳酸鈣、經(jīng)硅烷表面處理的煅燒陶土等，填充滑石粉的膠料絕緣電阻值比填充碳酸鈣的膠料高2-5倍，尤其是片狀結(jié)構(gòu)的超細(xì)滑石粉。

在電線電纜護(hù)套層、絕緣層摻用乳膠再生膠時(shí)，建議選擇高含膠率的超細(xì)過(guò)濾黑乳膠再生膠，強(qiáng)力高、彈性好、比重小、超細(xì)無(wú)雜質(zhì)；合理確定乳膠再生膠的摻用比例，適當(dāng)調(diào)整配方，尤其是硫化體系與補(bǔ)強(qiáng)填充體系；適當(dāng)優(yōu)化生產(chǎn)工藝條件，在保證電線電纜護(hù)套層、絕緣層膠料性能的前提下降低更多成本。

獨(dú)家原創(chuàng)文章【商業(yè)授權(quán)】無(wú)書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運(yùn)橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤(rùn)。
