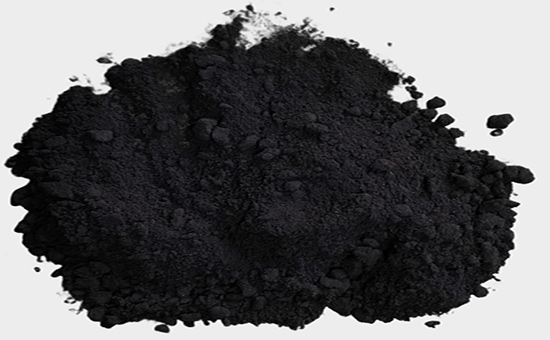

自行車外胎胎面膠是自行車外胎最外層與路面直接接觸、表面帶有花紋的那一層膠料，要求膠料具有良好的耐磨性、耐屈撓性、抗刺穿性，以及較好的拉伸強度、撕裂強度等，一般以天然橡膠E4LYY826為主要原料加工而成；適量摻用硫化膠粉，既可以降低原料成本，又能夠改善膠料加工工藝性能，提高成品抗撕裂性能與耐老化性能。

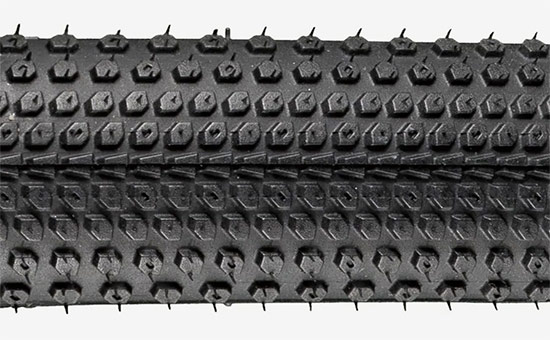

1.天然橡膠/硫化膠粉生產(chǎn)自行車輪胎外胎胎面膠硫化配方

天然橡膠 100份，硫化膠粉 10份，氧化鋅 5份，硬脂酸 3份，防老劑A 0.75份，防老劑D 0.75份，炭黑N330 35份，輕質(zhì)碳酸鈣 15份，陶土 8份，石蠟 1份，煤焦油 3份，促進劑TMTD 0.1份，促進劑M 1.4份，硫黃 2.6份；合計 185.6份。

2.天然橡膠/再生膠/硫化膠粉生產(chǎn)自行車輪胎外胎胎面膠硫化配方

配方一：天然橡膠 90份，再生膠 10份，硫化膠粉 10份，氧化鋅 7.5份，石蠟 1份，防老劑A 1份，炭黑N330 32份，炭黑N774 15份，輕質(zhì)碳酸鈣 7份，松焦油 7.5份，促進劑M 1份，促進劑D 0.2份，促進劑D 0.15份，促進劑TMTD 0.05份，硫黃 2.7份；合計 185.1份。

配方二：天然橡膠 70份，再生膠 30份，硫化膠粉 25份，氧化鋅 3.5份，硬脂酸 2.2份，石蠟 1份，防老劑D 1份，炭黑N330 18份，炭黑N774 12份，輕質(zhì)碳酸鈣 9份，陶土 7份，松焦油 2.2份，凡士林 1.8份，促進劑M 0.7份，促進劑DM 0.4份，促進劑TMTD 0.1份，硫黃 2份；合計 185.9份。

配方三：天然橡膠 75份，再生膠 25份，硫化膠粉 55份，氧化鋅 4份，硬脂酸 2.7份，石蠟 1份，防老劑D 1份，炭黑N330 35份，輕質(zhì)碳酸鈣 5份，煤焦油 3份，促進劑M 1.1份，促進劑TMTD 0.1份，硫黃 2.3份；合計 210.2份。

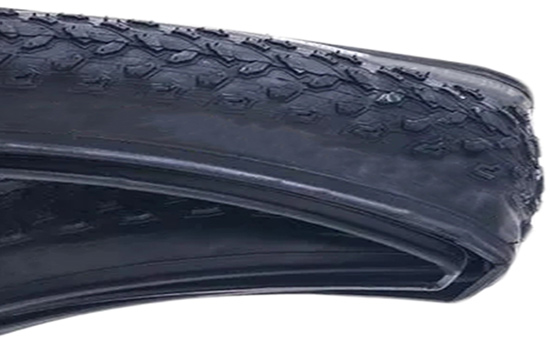

自行車外胎胎面膠作為與路面直接接觸的關(guān)鍵部件，既要適應(yīng)不同的路面條件，又要保護內(nèi)胎，直接影響騎行的舒適性和操控性，需要合理設(shè)計自行車外胎胎面膠料配方；自行車外胎胎面膠中摻用硫化膠粉，一定要根據(jù)具體的性能要求和成本控制目標調(diào)整配方比例，適當調(diào)整生產(chǎn)工藝條件，在保證胎面膠使用性能的前提下降低更多原料成本。

獨家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運橡膠：學習再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤。
